武漢火神山和雷神山醫院的“防護衣”—HDPE防滲膜

　　此次新型冠狀病毒肺炎迅速蔓延全國，作為主要戰場的武漢，疫情爆發初期，不斷增加的定點醫院床位數量，難以跟上疫情蔓延速度。為解決這一難題，武漢參照北京“小湯山”醫院模式建設了武漢火神山醫院和雷神山醫院，兩座醫院建成歷時僅十天，速度驚人，再次體現了中國速度。

　　火神山和雷神山醫院雖為抗擊疫情而趕建的臨時醫院，但是在廢水處理這塊一點都不“臨時”，醫療與生活污水、廢水要確保全部由專門管道排走，整個施工全封閉運行，三級液氯消毒后泵送市政管網，整個基地下方按垃圾填埋場標準鋪設HDPE防滲膜，猶如穿上“防護衣”，雨水全收集全消毒，不讓一滴污水進入地下!　　火神山和雷神山作為防滲層所采用的防滲膜全稱高密度聚乙烯土工膜，也叫防滲土工膜，HDPE土工膜，是以(中)高密度聚乙烯樹脂為原料生產的一種防水阻隔型材料。具有優良的耐環境應力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍(-60--+60)和較長的使用壽命 (50年)。廣泛使用在生活垃圾填埋場防滲，固廢填埋防滲，污水處理廠防滲，人工湖防滲，尾礦處理等防滲工程。

　　HDPE防滲膜施工工藝流程

　　防滲土工膜施工流程示意圖

　　? 基面處理

　　1. 平整度：±5cm/m2，基面平整順直;

　　2. 壓實度：90%以上，經碾壓后方可在其上鋪設防滲膜;

　　3. 縱、橫坡度：縱橫坡度宜在2%以上;

　　4. 基面清理：垂直深度2.5cm內不得有尖棱物體。

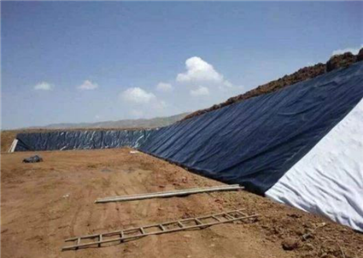

　　防滲膜鋪設

　　? HDPE防滲膜的鋪設、裁剪

　　1. HDPE防滲膜在鋪設前，先對鋪設區域進行檢查、丈量，根據丈量的尺寸將倉庫內尺寸相匹配的防滲膜運至錨固溝平臺，鋪設時根據現場實際條件，采取從上往下“推鋪”的便利方式;在膜鋪設中膜與膜之間接縫的搭接寬度不小于100mm。

　　2. 鋪設HDPE防滲膜時應力求焊縫少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。

　　3. 鋪設時應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸;

　　4. 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上;

　　5. 縱向接頭應距離坡腳、彎腳處1.50m以上，應設在平面上;

　　6. 先邊坡后場底;

　　7. 邊坡鋪設時，展膜方向應基本平行于最大坡度線;即沿坡度方向排列。

　　8. HDPE防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

　　? HDPE防滲膜的對正、搭齊

　　1. HDPE防滲膜的鋪設不論是邊坡還是場底，應平整、順直，避免出現褶皺、波紋，以使兩幅防滲膜對正、搭齊;

　　2. 搭接寬度按設計要求，一般為左右10cm。

　　? 壓膜定型

　　1. 用砂袋及時將對正、搭齊的HDPE防滲膜壓住，以防風吹扯動;

　　2. 防滲膜的錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固;野外施工通常情況下，采用溝槽錨固。

　　1)采用溝槽錨固時，視HDPE防滲膜的使用條件及受力情況，其錨固溝槽寬度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m;在錨固溝頂部，應按設計要求預留一定量的防滲膜，以備局部下沉拉伸;

　　2)采用射釘錨固時，壓條寬度不小于2cm，厚度不得小于2mm，射釘間距不應大于400mm，壓條明露處應有防腐措施;

　　3)采用膨脹螺栓錨固時，螺栓直徑不小于4mm，其間距不大于0.5mm，施工時，先用備好的沙袋將擺好位置的膜臨時固定，防止大風將HDPE膜吹動移位，然后再進行膨脹螺栓錨固。

　　? 擦拭塵土

　　用干凈紗布擦拭焊縫搭接處，做到無水、無塵、無垢。

　　? 試驗性焊接

　　1. 試驗性焊接在HDPE防滲膜試樣上進行，以檢驗和調節焊接設備;

　　2. 試驗性焊接是與生產性焊接相同的表面和環境條件下進行的。

　　? 生產性焊接

　　1. 只有通過試驗性焊接，才能進行生產性焊接;

　　2. 焊縫處HDPE防滲膜應熔接為一個整體，不得出現虛焊、漏焊或者超焊;

　　3. 不論生產性焊接還是試驗性焊接，必須保持焊接的溫度、速度，使焊接達到最佳效果;

　　4. 只有在修補和雙縫焊接機不能操作的地方用焊槍進行修補;

　　5. 應對焊接機械定時保養，要經常清理焊機設備中的殘留物;

　　6. HDPE防滲膜焊接特殊部位處理:

　　1)邊坡交匯處：鋪設和焊接均屬特殊情況，要根據實際狀況特殊裁剪，方能使防滲膜緊貼壩坡基底，否則，會造成“懸空”或“起鼓”現象;

　　2)庫區的邊坡與庫底的交匯處：先把防滲膜順著壩面鋪設在距盲溝1.5米遠以外處，再與庫底膜相連;相鄰兩幅的焊接：先焊接好后，再壓往盲溝內。

　　? 檢測

　　HDPE防滲膜焊接后，應對下列部位進行檢測：全部焊縫、焊縫結點、破損修補部位、漏焊、虛焊的補焊部位、前次檢驗不合格再次補焊部位。

　　? 修補

　　對檢測不合格的地方進行修補時，需用大于損壞部位面積一倍以上的母材進行修補，焊機不能操作的部位才能用焊槍進行修補。HDPE防滲膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

　　漏洞情況判斷：

　　1、當土工膜在施工過程中，被一些碎石之類的尖銳物扎壞，或者被一些工具劃破，出現撕裂等情況的時候，就需要對膜進行修補縫合，修補縫合的時候所選用的材料應盡量和前面所使用的材料一樣，所使用的縫補材料應該大約為破損部分的三倍，這樣才能保證縫補的質量，使它不會出現滲水等情況，起到很好的防水作用。

　　2、土工膜在施工的過程中常常需要對接口處進行縫合，如果出現的縫隙是在接口處，那么就需要對接口處重新進行縫合修補，要詳細檢查縫合的效果，如果出現跳針之類的情況，就需要重新進行縫合。

　　3、如果土工膜在儲存或移動的過程中保護不當，導致它出現了很長的裂口，裂口的長度超過了整卷材料的百分之十以上，那么就不必再對裂口進行修補了，可以直接把損壞的地方剪掉，然后把剩余的部分進行重新粘接。

　　小補丁修補時的具體步驟：

　　1、小洞應由擠出焊修復,如果洞大于6mm,應打補丁。

　　2、剝離應用補丁修復,如果剝離在斜坡上有一個很尖的末端、則在打補丁之前須切成圓形。

　　3、需要打補丁的土工膜表面應提前修復磨光、清潔。

　　4、折疊的防滲膜應重新鋪設打補丁的接焊位置應和斜坡平行,而不是交叉。

　　5、補丁應由同樣的防滲膜組成,并切成圓形或橢圓形,其大小應超過缺陷邊緣至少15cm。

　　6、所有的補丁都應該具有與原防滲膜相同的厚度,幾乎所有的補丁應在放置到防滲膜之前用打磨機把頂部邊緣削平.修復時所有的表面都應該保持清潔和干燥。

　　7、對每一個修復位置都應該進行非破壞性測試,且做好記錄。

　　? 保護層施工

　　HDPE防滲膜焊接后，應及時覆蓋保護層，避免陽光直射引起材料老化。在坡面坡度較大因失穩而不易鋪設覆土或砂石保護層時，可以采用噴射砼保護層的施工方法。噴射砼要按設計要求設置變形縫并及時灑水養生，以免砼層開裂影響保護效果。若采用素土和砂墊層時，應壓實或摻其他有固結作用的改良材料使覆蓋物板結、穩固避免雨水沖刷而使防滲膜裸露。保護層施工時應滿足以下要求：

　　1. HDPE防滲膜鋪設及焊接合格后，應及時填筑保護層，填筑保護層的速度應與鋪設HDPE防滲膜的速度相適應;

　　2. 保護層的厚度應在10cm以上;

　　3. 保護層的材料應符合設計要求，其中不得含易刺破HDPE防滲膜的尖銳物或雜物。

　　防滲土工膜是一種工程中常用的防滲材料，我們在選擇和施工時只要多加注意就能很好的保證工程質量起到保護環境的作用。
