隧道中止水帶安裝及焊接施工工藝

　　一、設計要求：

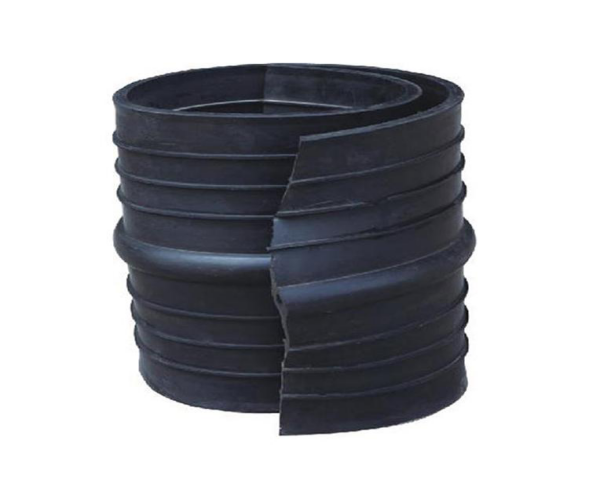

　　1、中埋止水帶采用橡膠止水帶，采用熱熔對接法焊接，用鋼筋夾固定。

　　2、背貼式止水帶要定位精確，止水帶縱向軸線要求與施工縫、變形縫對齊。環向背貼式止水帶焊接在防水板表面，手工焊接，焊接寬度不得小于4cm，焊接部位應牢固可靠?？v向背貼式止水帶采用粘接法固定在初期支護找平層上，采用搭接法或對接法連接，保證抗拉強度不得小于母材強度的90%。

　　3、止水帶材質和各項技術指標符合設計要求。

　　二、施工工藝要求;

　　1、環向止水帶固定方法：仰拱環向止水帶，在接縫砼面上沿襯軸線每隔0.5m鉆一個孔徑Φ12mm的孔洞。將加工的鋼筋卡，由待灌混泥土側端頭模板穿過，止水帶卡進鋼筋卡一半，另一半止水帶平靠在擋頭板面朝向隧洞外周。待混凝土凝固拆除擋頭板后，拉直鋼筋，以鋼筋卡水平固定緊止水帶。

　　縱向施工縫止水帶固定方法：縱向施工縫止水帶可用自制U型鋼筋卡，將止水帶下部一半嵌在U型鋼筋卡里，鋼筋卡兩端點焊在二襯鋼筋上，保持止水帶成一條直線，砼澆筑時邊上要設專人拉緊止水帶，直至凝固。

　　2、根據隧道二襯臺車的側模底部位置，拱墻襯砌施工縫的止水帶長度用一整條止水帶，以盡量減少接頭;環向止水帶只允許在隧道左右兩側邊墻基礎上設兩個接頭，接頭搭接長度不小于30cm。仰拱施工前，仰拱施工縫附近1m寬度范圍內初期支護噴砼表面應無明顯的滲漏水，否則，應采取注漿封堵(防水板隔離)和鉆孔引流等措施。

　　3、止水帶熱熔焊接采用橡膠止水帶熱熔焊機，使用前首先將生橡膠切碎放在甲苯溶液里浸泡成膠體，將兩條止水帶接頭用刀切齊后，在接頭5cm范圍內兩側涂生橡膠膠體，在熱焊機底座上放上一層報紙后將兩接頭平鋪在已預熱過的熱焊機底座上(預熱溫度130°C左右)，兩接頭中間填充生橡膠膠體后，接頭抵緊，接頭處上下分別放置生橡膠(寬5-8cm)，上面鋪一層報紙后緊固熱焊機，繼續加熱，保持150°C約10分鐘，將止水帶接頭取出，若接頭表觀檢查合格，待冷卻后即可使用，否則重新焊接。

　　4、止水帶安裝對稱進行，伸入模內和外露部分寬度基本相等，拱墻二襯沿環向每0.5m設兩根Φ16mm短鋼夾住，以保證止水帶在整個實施過程中位置正確，露出模筑砼的止水帶做到寬度均勻，縫身豎直，環向貫通，兩側砼填塞密實，止水帶外表光潔。

　　5、模筑砼澆筑時，止水帶附近砼應仔細搗鼓密實，但振搗棒不得觸及止水帶，以防止止水帶移位、損壞。
